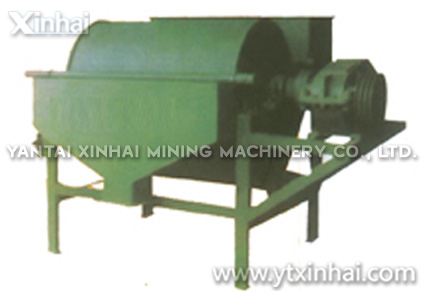

Сепаратор магнитный барабанный--Особенности оборудования

1. Прямоточные магнитные сепараторы: хорошие показатели сортировки

2. Противоточные магнитные сепараторы: высокий процент обогащения

3. Полупротивоточные магнитные сепараторы

Сепаратор магнитный барабанный--Применение оборудования

1. Прямоточная ванна - применяется для обогащения руд крупностью 0-6 мм

2. Противоточная ванна - применяется для обогащения руд крупностю 0-0,6 мм.

3. Полу-противоточная ванна - полупротивоточная ванна применяется для обогащения руд крупностью 0-0,5 мм, особенно подходит для крупности руд 0-0,15мм.

Сепараторы магнитные барабанные — обогатительное оборудование с барабанной конструкцией транспортирующего рабочего органа, предназначенное для отделения магнитных минералов от пустой немагнитной породы с помощью притяжения частиц с повышенной магнитной восприимчивостью.

Сепаратор магнитный барабанный--Принцип работы

Материал, содержащий магнитные примеси, поступает на внешнюю обечайку магнитного барабан. Попадая в поле действия мощного, высокоградиентного магнитного поля, частицы магнитной примеси притягиваются к поверхности обечайки барабана, вращающейся вокруг неподвижной магнитной системы собранной на постоянных магнитах. После перемещения за магнитную систему магнитное поле исчезает и примагниченные частицы, за счет центробежной силы сбрасываются отдельно от основного потока материала.

В барабанном магнитном сепараторе нашего производств отсутствуют расходные материалы в виде дорогостоящей кевларовой ленты.

Барабанный магнитный сепаратор предназначен для качественного магнитного обогащения (разделения) сухих сыпучих материалов с любым содержанием металломагнитных примесей и крупностью материала 40 – 1 мм. Магнитный сепаратор успешно работает с таким материалом как: стеклобой, шлак, руда …

Сепаратор магнитный барабанный--Технические параметры

Модель	Размеры  барабаны	Магнитная индукция  в  рабочей зоне на  поверхности  барабана(мт)	Скорость  вращения  барабаны (об/мин)	Крупность  загружаемого  материала (мм)	Производительность (т/ч)	Модель  электродвигателя	Мощность  электродвигателя (кВт)	Общая  масса (кг)
CTB-69	Φ600×900	145-180	40	0～0.2	8～15	Y90L-4	1.5	981
CTN-69				0～0.6				780
CTS-69				0～6				830
CTB-612	Φ600×1200			0～0.2	10～20	JTC561	2.2	1050
CTN-612				0～0.6				990
CTS-612				0～6				960
CTB-618	Φ600×1800			0～0.2	15～30	JTC561A	2	1390
CTN-618				0～0.6				1330
CTS-618				0～0.6				1340
CTB-712	Φ700×1200	155-180	35	0～0.2	15～30	JTC562A	2.8	1510
CTN-712				0～0.6	15～30			1500
CTS-712				0～0.6	15～30			1460
CTB-718	Φ700×1800			0～0.2	20～45			1579
CTN-718				0～0.6
CTS-718
CTB-918	Φ900×1800	165-180	28	0～0.2	25～55	XWD4-7-35	4	4000
CTN-918				0～0.6
CTS-918				0～6
CTB-930	Φ900×3000			0～0.2	52～100	XWD5.5-7-43	5.5	4280
CTN-930				0～0.6		XWD5.5-7-43
CTS-930				0～0.6		XWD5.5-7-43
CTB-1018	Φ1050×1800		20	0～0.2	40～80	YCT280-5.5-19.2		3807
CTN-1018				0～0.6		YCT280-5.5-19.2
CTS-1018				0～0.6		YCT280-5.5-19.2
CTB-1021	Φ1050×2100			0～0.2		XWD5.5-7-43		3921
CTN-1021				0～0.6
CTS-1021
CTB-1024	Φ1050×2400			0～0.2	52～100			4404
CTN-1024				0～0.6				5132
CTS-1024								4628
CTB-1030	Φ1050×3000	160-180		0～0.2	120～200	XWD7.5-7-43	7.5	4431
CTN-1030				0～0.6
CTS-1030
CTB-1218	Φ1200×1800	165-180	19	0～0.2	130～140	XWD5.5-7-43	5.5	5800
CTN-1218				0～0.6
CTS-1218				0～0.6
CTB-1221	Φ1200×2100	180-180		0～0.2	55～110	XWD7.5-7-43	7.5
CTB-1224	Φ1200×2400	165-180		0～0.2	100～190			6200
CTN-1224				0～0.6
CTS-1224
CTB-1230	Φ1200×3000			0～0.2	130～240			7200
CTN-1230				0～0.6
CTS-1230
