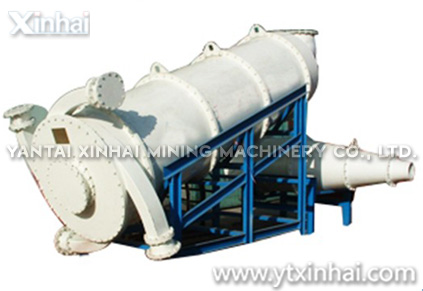

Трехпродуктовый тяжелосредный гидроциклон（Безнапорная технология подачи материалов）--Особенности оборудования

1.Высокая точность разделения, количественная эффективность.

2.Применили корундовую подкладку, имеет хорошую износостойкость.

3.Через среду равной плотности может получить 3 продукта: обогащенный уголь, промпродукт угля и отвальную породу.

4.Безнапорное питание сырьевого вещества, позволяет уменьшать измельчение сырьевого вещества насосом и расход энергии.

5.Возможность осуществления автоматического управления.

Трехпродуктовый тяжелосредный гидроциклон（Безнапорная технология подачи материалов）--Применение оборудования

Трехпродуктовый тяжелосредный гидроциклон является передовым углеобогатительным оборудованием. Циклон может использоваться для сортировки сернистого угля, труднообогатительного угля.

Циклон уже используется в много углеобогатительных фабриках и получили хорошую эффективность. При работе сырьевое вещество прямо безнапорно подаст в циклон, уменьшили измельчение сырьевого вещества насосом. Циклон может использоваться для сортировки сернистого угля, труднообогатительного угля.

Трехпродуктовый тяжелосредный гидроциклон（Безнапорная технология подачи материалов）--Принцип работы

Принцип действия гидроциклонов основан на сепарации частиц твердой фазы во вращающемся потоке жидкости. Величина скоростисепарирования частицы в центробежном поле гидроциклона может превышать скорость осаждения эквивалентных частиц в полегравитации в сотни раз. В последнее время все чаще в технологии обогащения применяют кластер гидроциклонов, что позволяет существенно повысить производительность по потоку, при сохранении тонкости классификации, а также снизить давление пульпы в питании кластера и соответственно уменьшить потребляемую мощность питающих пульповых насосов.

Подача раствора для очистки в гидроциклонах осуществляется из подающего коллектора под необходимым давлением. В результате ввода питания по спирали в гидроциклонах происходит вращение жидкой среды с большой скоростью. Под давлением центробежной силы, создающейся от вращения среды, крупные и тяжелые частицы (песок) концентрируются у стенок гидроциклона, перемещаются вниз и в виде сгущенных песков разгружаются через насадки, а основная часть очищенного раствора направляется в отводящий коллектор.

Трехпродуктовый тяжелосредный гидроциклон（Безнапорная технология подачи материалов）--Технические параметры

Типоразмер	Диаметр первого циклона. (мм)  Диаметр второго циклона (мм)	Крупность  загружаемого  материала(мм)	Давление при  входе(МПа)	Производительность (т/ч)	Обём циркуляционной  среды(м3/ч)
XC3W 500/350	500 350	≤20	0.05-0.08	35-50	140-180
XC3W 600/400	600 400	≤30	0.06-0.10	50-80	180-300
XC3W 710/500	710 500	≤35	0.08-0.12	80-120	300-420
XC3W 780/550	780 550	≤40	0.09-0.13	100-150	420-540
XC3W 850/600	850 600	≤45	0.10-0.14	120-180	480-620
XC3W 900/650	900 650	≤50	0.12-0.16	140-200	560-700
XC3W 1000/710	1000 710	≤55	0.15-0.18	180-230	700-800
XC3W 1100/780	1100 780	≤60	0.18-0.22	220-280	800-1100
XC3W 1200/850	1200 850	≤70	0.20-0.28	260-350	1100-1400
XC3W 1300/920	1300 920	≤80	0.22-0.30	320-400	1400-1600
XC3W 1400/1000	1400 1000	≤90	0.28-0.38	400-500	1600-2000
XC3W 1500/1100	1500 1100	≤100	0.30-0.40	500-600	2000-2400
