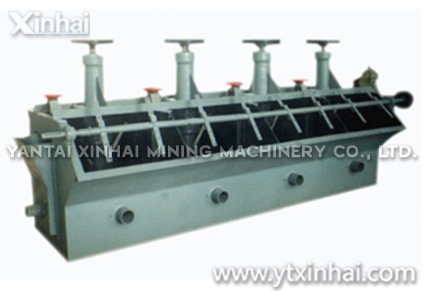

Пневматическая флотационная машина серии XHF--Особенности оборудования

Структурные особенности

1. Импеллер данного оборудования является конусообразным, лопасть которого накланяется назад на угол, его спасобность перемешивания сильная, структура простая;

2. В полости импеллера устанавливать пористый цилиндрический пневмораспределитель, воздух распределяется равномерно, и соединение с пастой хорошее;

3. Применять бак с формой U, хвост песка осаждается мало;

Технические характеристики

1. Структура простая;

2. Работа гладкая и надежная;

3. Покозатель сортировки хороший;

4. Энергопотребление низкое, снижение на 30-50%;

5. Длительный срок службы быстроизнашивающих деталей

6 Автоматическое самовсасывание пульп

Машины серии XHF и BSF, BS-K могут образовывать единый комплекс, в котором машина серии KYF как всасывающий желоб.

Пневматическая флотационная машина серии XHF--Применение оборудования

Флотационная машина подходит для отделения черных металлов, нерудных ископаемых, а также цветных металлов, таких как золото, серебро, медь, железо, вольфрам, свинец, цинк, олово, никель, тантал, ниобий, марганцевая руда, каменный уголь и другие. Ценные минералы могут быть получены через первое сепарирование, второе сепарирование и обратную флотацию.

Пневматическая флотационная машина серии XHF--Принцип работы

Флотационная машина использует вертикальную циркуляцию минерального шлама и низкого давления, для военно-воздушных машин, которые могут улучшить эффективность флотации. Вертикальная циркуляция, которая формируется, когда минеральные суспензии проходят конусообразный циркулирующий барабан и рабочее колесо восходящего потока поднимает крупнозернистые минералы и высокая плотность минералов в средней или верхней части флотации, тем самым, устраняя слои и осаждения полезных ископаемых. Низкое давление воздухом вентилятора равномерно распределяется в целом корпусе флотации. Минерализованная пена поднимается вертикальным циркулирующим потоком и входит в верхний слой разделения флотации.

Пневматическая флотационная машина серии XHF--Технические параметры

Модель	Полезный объем (м3)	Производительность(м3/мин)	Диаметр импеллера (мм)	Обороты импеллера (об/мин)	Ветровое давление воздуходувки(КПа)	Объем подачи воздуха (м3/м2.мин)	Мощность электродвигателя для перемешивания (кВт)	Мощность электродвигателя для скребка (кВт)	Вес одного резервуара (кг)
XHF-1	1	0.2-1	400	358	≥12.6	2	5.5	1.1	1154
XHF-2	2	0.4-2	460	331	≥14.7		7.5		1659
XHF-3	3	0.6-3	540	266	≥19.8		11	1.5	2259
XHF-4	4	1.2-4	620	215	≥19.8		15		2669
XHF-6	6	1.0-6	620	205	≥21.4		18.5		3850
XHF-8	8	3.0-8	720	185	≥21.6		22		4791
XHF-10	10	2.0-10	720	195	≥22.5		30		5332
XHF-16	16	4.0-16	860	160	≥25.5		37		8731
XHF-24	24	4.0-24	950	153	≥30.4				10146
XHF-38	38	10.0-38	——	——	≥34.3		45		11707
