Продукция

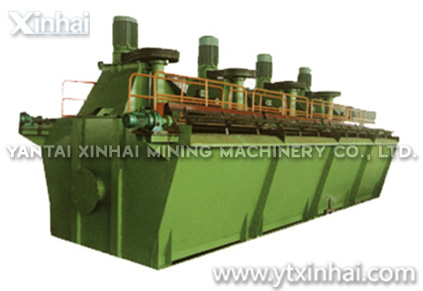

Флотационная машина серии BF

Преимущества оборудования

1. Большой циркулирующий объём рудных шламов

2. Большой всасываемый объём воздуха, хороший дисперсионный эффект

3.Умеренное перемешивание

4 Широкий диапозон крупностей загружаемого материала

Флотационная машина серии BF--Особенности оборудования

Флотационная машина серии BF разделяется на два типа, BFI и BFII.

BFI-Всасывющая камера, BFII-прямоточная камера

Флотационная машина серии BF--Применение оборудования

Флотационная машина используется для предварительной и тщательной сортировки меди, цинка, свинца, золота и других цыетных, чёрных и нецветных металлов и регенерации полезных ископаемых.

Флотационная машина серии BF--Принцип работы

Вращение крыльчатки образует при клиноременном приводе, при вращении крыльчатки образует центробежный эффект, а такое явление приводит к формированию отрицательного давления. Пульпа мешивается с достаточным количеством воздуха, с одной стороны. С другой стороны, и изысканный пузырь, на вершине минералов, плавающих к поверхности, а затем формируется минерализация пульпы. Регулируя высоты рамы, ёмкость жидкости, так что было полезно для пены скребка соскрести.

Шлам смешиваеся с реагентами, падается на дно первой камеры, с помощью вращения крыльчатки, отрицательное давление образует в полости крыльчатки, что заставляет нижний шлам и средний шлам через соответствущее всаывание входить в зону смешивания, одновременно воздух вдоль направляющей втулки входит в зону смешения, здесь пульпа, воздух и реагент собирается и смешивается.

При центробежной силе крыльчатки пульпа из зоны смешивания входит в минерализацию, и образует пузырь минерализации. Под действием статора и пластинкои турбулентности пузыри равномерно распределены на разделе бака и входит в зону сепарации. Следовательно образует богатый слой пены и выпускается на образование пены углей.

Медленно вращается сортировочное кольцо, сортировочная комната входит в плавающюю область, здесь на этот раз выбрана суспензию выбрасываеся дистрибьютором в шесть пунктов. Слабые магнитные частицы минералов втягиваны на зубчатую пластину и с сортировочным кольцем вращается. Частицы немагнитных минералов под влиянием тяжести и потока пульпы через разрыв зупчатой пластины, падают в нижнюю часть бака. Когда сортировочная комната вращается в место средней очистки, налитв небольшое количество воды, промыть смешенную рудную породу, живой организм и отстой в хвостохранилище, чтобы сконцентрировать руду. Когда сортировочная комната вращается в место слабой магнитной силы (позиция промывания концентрата), вводя давление воды, промыть сосанные в зубчатую пластину слабые магнитные частиц в бак концентрата. Затем сортировочная комната вращается в магнитно противную зону, при кождом обороте сортровочного кольца, каждая сортировочная комната так повторяется 6 раз.

Неминерализованные частицы угля на дне бака через отверстие петли и верхнее всасывание и еще раз замешанный на всасывании проходят повторный процесс флотации:смешивание, минерализация, сепарация. Пульпы под баком, невсаыванным крыльчаткой входят через во вторую комнату, где выполняет целый процесс, выполняемый в первой комнате, потом приходит в третью комнату. Таким образом, флотационная машина так повторяется, через прохода последней комнаты, после хвостохранилища, сбрасывается конечный шлам.

Флотационная машина серии BF--Технические параметры

Модель Полезный объем
(м3)
  Д×Ш×В
(мм)
Диаметр импеллера(мм)   Окружнаяа скорость импеллера
(м/сек)
Количество всасываемого воздуха
(м3/м2.мин)
Модель электродвигателя Мощность электродвигателя
(кВт)
Производительность
(м3/мин)
Вес одного резервуара
(кг)
BF-0.15 0.15 550×550×600 200 6 0.9-1.05 Y112М-6 2.2 0.06-0.16 270
BF-0.25 0.25 650×600×700 250 Y100L-6 1.5 0.12-0.28 370
BF-0.37 0.37 740×740×750 286 7.2 Y90L-4 0.2-0.4 470
BF-0.65 0.65 850×950×900 300 7.35 0.9-1.10 Y132S-6 3 0.3-0.7 932
BF-1.2 1.2 1050×1150×1100 450 7.02 Y132М2-6 Y132М1-6 5.5 4 0.6-1.2 1370
BF-2.0 2 1400×1450×1120 500 7.5 Y160М-6 7.5 1.0-2.0 1750
BF-2.8 2.8 1650×1650×1150 550 8.06 Y180L-8 11 1.4-3.0 2130
BF-4.0 4 1900×2000×1200 650 8 Y200L-8 15 2.4-4.0 2585
BF-6.0 6 2200×2350×1300 700 7.5 Y225S-8 18.5 3.0-6.0 3300
BF-8.0 8 2250×2850×1400 760 Y225М-8 22 4.0-8.0 4130
BF-10 10 2250×2850×1700 7.52 5.0-10 4500
BF-16 16 2850×3800×1700 850 8.7 Y280S-8 Y280М-8 37 45 8.0-16 8320
BF-20 20 2850×3800×2000 10.0-20 8670
BF-24 24 3150×4150×2000 920 Y280М-8 45 12.0-24 8970
