Спиральный классификатор с погружной спиралью--Особенности оборудования

1. В конце слива воды спираль скрылась под поверхностью жидкости, и глубина зоны отстаивания большая

2. Добавлен автоматический песковый грузозахват, шаровая мельница без

3. Экономия электроэнергии на 1-1.5 г. за тонну недр

4. Избежение частого осмотра

5. Несоразмерный удар большим и маленьким импеллерам уменьшен

Спиральный классификатор с погружной спиралью--Применение оборудования

Подходящий для сортировки мелкозернистых материалов.

Спиральный классификатор с погружной спиралью--Принцип работы

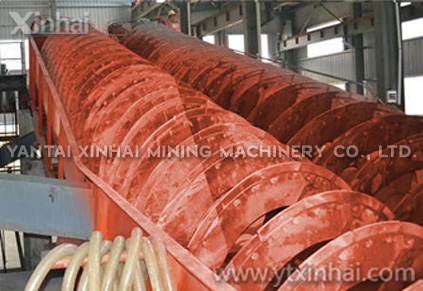

Процесс классификации в таких аппаратах осуществляется в движущимся потоке воды. Классификатор спиральный представляет собой полуцилиндрический корпус в котором на продольном валу вращается спираль. Пульпа подается в осадительный отсек классификатора расположенный в нижней его части. Мелкие частицы продукта в виде слива разгружаются через нижний конец корпуса классификатора. Более крупный материал оседают на дно корпуса, подхватываются спиралью и разгружаются в верхней части классификатора имеется сливной порог, высоту которого изменяют в зависимости от требуемой крупности частиц в сливе. Регулируя высоту переливного порота устанавливается крупность зерен выделяемых в слив.

Спиральный классификатор с погружной спиралью--Технические параметры

Тип	Модель	Частота вращения спираля (об/мин)	Производительность по пескам(т/сут)	Производительность по сливу(т/сут)	Диаметр спирали (мм)	Длина спирали (мм)	Угол наклона корыта	Модель приводного двигателя	Мощность приводного (кВт)	Модель подъемного двигателя	Мощность подъемного двигателя (кВт)	Масса (кг)
Спиральный классификатор с одной погружной спиралью	FLC-1000	1.6～7.4	216～1000	50-260	φ1000	7913		Y132M2-6	5.5	ручной		5195
	FLC-1200	5～7	1150～1640	120	φ1200	8100		Y160M-6	7.5	Y100L-4	2.2	11200
	FLC-1500	2.5～6	1140～2740	185	φ1500	10190				Y100L1-4		15320
	FLC-2000	3.6～5.5	3890～5940	320	φ2000	12605		Y160L-6/4	11×2;15×2	Y100L2-4	3	29060
	FLC-2400	3.64	6800	455	φ2400	13940		Y180M-4	18.5	Y112M-4	4	37267
	FLC-3000	3.2	11650	705	φ3000	13950		Y200L4	30	Y112M-4	4	43500
Спиральный классификатор с двумя погружными спиралями	2FLC -1200	3.8～6	1770～2800	240	φ1200	8040		Y160M-6	7.5×2	Y100L1-4	2.2×2	19610
	2FLC-1500	2.5～6	2280～5480	370	φ1500	10140						27450
	2FLC-2000	3.6～5.5	7780～11880	640	φ2000	12600		Y200L2-6, Y200L-4	22;30	Y100L2-4	3.0×2	50000
	2FLC-2400	3.67	13700	910	φ2400	13700		Y200L-4	30			53491
	2FLC-3000	3.2	23300	1410	φ3000	13900		Y225M-4	45	Y112M-4	4.0×2	84
