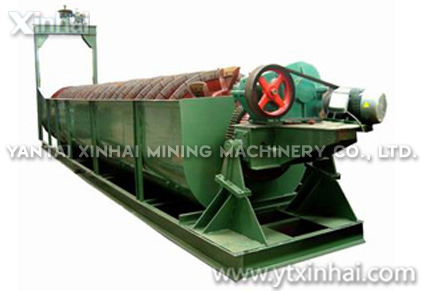

Спиральный классификатор с непогружной спиралью

Преимущества оборудования

1. Высокоэффективность и энергосбережение

2. Прочно и долговечно

3. С резиновой футеровкой Xinhai

Спиральный классификатор с непогружной спиралью--Особенности оборудования

1. Добавлен автоматический песковый грузозахват

2. Экономия электроэнергии на 1-1.5 г. за тонну недр

3. Избежание частого осмотра

4. Несоразмерный удар большим и маленьким импеллерам уменьшен

Спиральный классификатор с непогружной спиралью--Применение оборудования

Классификатор спиральный с непогружной спиралью применяется для поверочной и предварительной классификации при измельчении; для разделения материала на зернистую часть и шламы при обработке руд гравитационными и флотационными процессами или цианированием; для выделения отвальных шламов из слива промывочных аппаратов припромывке россыпных руд; для операции обезвоживания.

Спиральный классификатор с непогружной спиралью--Принцип работы

Процесс классификации в таких аппаратах осуществляется в движущимся потоке воды. Классификатор спиральный представляет собой полуцилиндрический корпус в котором на продольном валу вращается спираль. Пульпа подается в осадительный отсек классификатора расположенный в нижней его части. Мелкие частицы продукта в виде слива разгружаются через нижний конец корпуса классификатора. Более крупный материал оседают на дно корпуса, подхватываются спиралью и разгружаются в верхней части классификатора имеется сливной порог, высоту которого изменяют в зависимости от требуемой крупности частиц в сливе. Регулируя высоту переливного порота устанавливается крупность зерен выделяемых в слив.

Спиральный классификатор с непогружной спиралью--Технические параметры

Тип Модель Частота вращения
спираля
(об/мин)
Производительность
по пескам
(т/сут)
Производительность
по сливу(т/сут)
Диаметр спирали
(мм)
Длина спирали
(мм)
Угол наклона корыта Модель приводного двигателя Мощность приводного
(кВт)
Модель подъемного двигателя Мощность подъемного
двигателя
Масса
(кг)
Спиральный
классификатор
с одной
непогружной
спиралью
FLG-300 8.3~22 30~80 10-30 φ300 3680 14-18.5 Y90L-6 1.1 ручной —— 668
FLG-500 8.5~15.5 145~260 21-75 φ500 4246 1600
FLG-750 2.4~9.9 255~564 65-154 φ750 4980 Y132S-6 3 2716
FLG-1000 3.5~7.6 473~1026 85 φ1000 6120 Y132M2-6 5.5 4400
FLG-1200 5~8 1165~1630 155 φ1200 6125 Y132M2-6 5.5 Y90L-4 1.5 8765
FLG-1500 2.5~6 1140~2740 235 φ1500 7940 Y160M-6 7.5 Y100L1-4 2.2 12500
FLG-2000 3.6~5.5 3890~5940 400 φ2000 8250 Y160L-6/4 11;15 Y100L2-4 3 20814
FLG-2400 3.64 6800 580 φ2400 8940 Y160L-4 15 Y100L2-4 3 25650
FLG-3000 3.2 11650 890 φ3000 13950 Y200L2-6 22 Y113M-4 4 37000
Спиральный
классификатор
с двумя
непогружными
спиралями
2FLG-1200 5~8 2340~3200 310 φ1200 6125 Y132M2-6 5.5×2 Y100L1-4 2.2×2 15840
2FLG-1500 2.5~6 2280~5480 470 φ1500 7940 Y160M-6 7.5×2 Y100L-4 2.2×2 22110
2FLG-2000 3.6~5.5 7780~11880 800 φ2000 8900 Y200L2-6, Y200L-4 22;30 Y100L2-4 3.0×2 36341
2FLG-2400 3.67 13600 1160 φ2400 11500 Y200L-4 30 Y100L2-4 3.0×2 45874
2FLG-3000 3.2 23300 1785 φ3000 12140 Y225M-4 45 Y112M-4 4.0×2 73030
