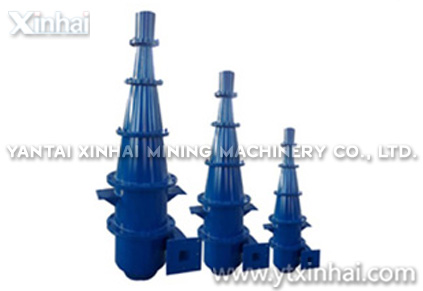

Гидроциклон серии XCⅣ
Преимущества оборудования
1.Простая структура, легкость, без подвижной детали
2.Низкая цена оборудовнаия, сборка и разборка легки, простота в эксплуатации, минимальная занимаемая площадь, низкие расходы на капитальное строительство
3.Высокая производительность
Гидроциклон серии XCⅣ--Особенности оборудования
1 Особенно оснащен сжатой втулкой для точного регулирования силы сопротивления пескового отверстия и показателей классификации гидроциклона.
2 Разумная структура, высокие показатели классификации, меньшее колебание показателей.
3 Особенно подходит для классификации и обезвоживания мелкозернистых материалов.
Гидроциклон серии XCⅣ--Применение оборудования
Гидроциклон серии XCⅣ является гидроциклоном мирового уровня, все его проточные части сделаны из износостойкой резины Xinhai.
Данный гидроциклон имеет разумный размер и на песковом отверстии устанавливается сжатая втулка для регулирования длины пескового отверстия, особенно подходит для классификации и обезвоживания мелкозернистых материалов, протота в эксплуатации, меньшее колебание показателей.
Гидроциклон серии XCⅣ--Принцип работы
Исходная пульпа подается в гидроциклон через питающую насадку, установленную по касательной к боковой поверхности цилиндрической части непосредственно под крышкой. Продукты классификации (или обогащения) разгружаются через расположенные по оси гидроциклона сливной патрубок и песковую насадку.
Благодаря тангенциальной подаче и осевой разгрузке в гидроциклоне создается вращение пульпы и радиальное перемещение от стенок к разгрузочным отверстиям.
В гидроциклоне возникают два основных вращающихся в одну сторону потока – внешний, имеющий поступательное движение по спирали вниз, и внутренний, двигающийся по спирали вверх к сливному патрубку. Описанный характер вихревого потока в гидроциклоне сохраняется только при рабочем давлении на входе.
Гидроциклон серии XCⅣ--Технические параметры
Спецификация | Производительность (м3/ч) |
Крупность классификации (мм) |
Диаметр сливного отверстия (мм) |
Диаметр пескового отверстия (мм) |
Давление на вводе (МПа) |
75 | 5-15 | 25-50 | 10-32 | 5-15 | 0.04-0.3 |
150 | 15-70 | 30-60 | 20-50 | 15-32 | 0.04-0.3 |
230 | 20-150 | 35-80 | 58-90 | 20-58 | 0.04-0.3 |
300 | 40-250 | 40-90 | 76-120 | 30-72 | 0.04-0.25 |
