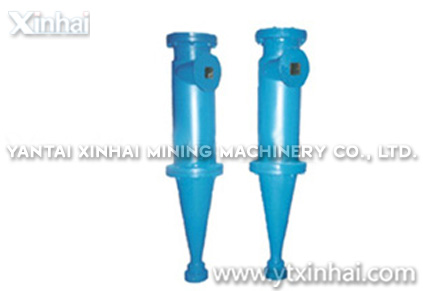

Гидроциклон серии XCⅢ
Преимущества оборудования
1. Стабильная работа
2. Высокий уровень автоматизации
3. Безопасность и надежность
4. Простота в эксплуатации
5. Концентрация придонного течения постоянна, без перелива
Гидроциклон серии XCⅢ--Особенности оборудования
Регулирование сифонного устройства вызывает движение устройства "Рыбий хвост", таким образом мы можем регулировать концентрацию придонного течения. При изменении объема, концентрации и давления загрузочных материалов состояние устройства "Рыбий хвост" также изменяет, и концентрация придонного течения оставит постоянной, причем без утечки перелива.
Гидроциклон серии XCⅢ--Применение оборудования
Гидоциклон аппарат для разделения в водной среде при помощи центробежных сил зерен минералов и других частиц, отличающихся по плотности. Гидроциклоны широко применяют в различных отраслях промышленности для процессов сгущения, осветления, промывки твердой фазы, классификации суспензий и обогащения природных ископаемых. Подученны высокая концентрация придонного течения и низкая концентрация перелива, особенно для кремнистых песков, его перелив является почти водой, а концентрация придонного течения достигла до 85%.
Гидроциклон серии XCⅢ--Принцип работы
Исходная пульпа подается в гидроциклон через питающую насадку, установленную по касательной к боковой поверхности цилиндрической части непосредственно под крышкой. Продукты классификации (или обогащения) разгружаются через расположенные по оси гидроциклона сливной патрубок и песковую насадку.
Благодаря тангенциальной подаче и осевой разгрузке в гидроциклоне создается вращение пульпы и радиальное перемещение от стенок к разгрузочным отверстиям.
В гидроциклоне возникают два основных вращающихся в одну сторону потока – внешний, имеющий поступательное движение по спирали вниз, и внутренний, двигающийся по спирали вверх к сливному патрубку. Описанный характер вихревого потока в гидроциклоне сохраняется только при рабочем давлении на входе.
Гидроциклон серии XCⅢ--Технические параметры
Спецификация | Производительность (м3/ч) |
Крупность классификации (мм) |
Диаметр сливного отверстия (мм) |
Диаметр пескового отверстия (мм) |
Давление на вводе (МПа) |
50 | 2-3.5 | 10-74 | 11-18 | 4-12 | 0.1-0.3 |
75 | 3.7-6.6 | 20-74 | 15-20 | 6-12 | 0.08-0.25 |
100 | 5.8-9 | 35-75 | 30-40 | 8-18 | 0.06-0.15 |
125 | 12.6-19 | 35-75 | 38-60 | 8-20 | 0.06-0.15 |
150 | 15-24 | 35-75 | 38-60 | 8-22 | 0.06-0.15 |
225 | 27.7-43 | 40-100 | 57-85 | 16-38 | 0.06-0.15 |
250 | 32-53 | 40-100 | 65-90 | 16-40 | 0.06-0.15 |
300 | 45-70 | 45-110 | 65-120 | 25-50 | 0.06-0.15 |
380 | 76-120 | 50-110 | 94-152 | 30-72 | 0.06-0.15 |
455 | 128-203 | 60-120 | 114-178 | 50-140 | 0.06-0.15 |
500 | 136-215 | 60-120 | 144-180 | 50-140 | 0.06-0.15 |
600 | 206-325 | 65-140 | 178-254 | 82-140 | 0.06-0.15 |
