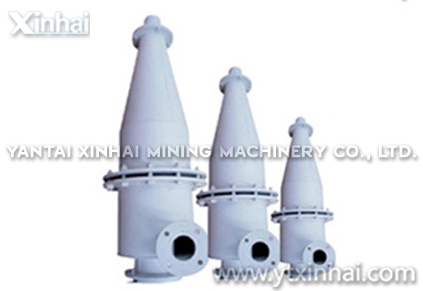

Гидроциклон серии XCⅡ

Преимущества оборудования

1.Простая структура, легкость, без подвижной детали

2.Низкая цена оборудовнаия, сборка и разборка легки, простота в эксплуатации, минимальная занимаемая площадь, низкие расходы на капитальное строительство

3.Высокая производительность

Гидроциклон серии XCⅡ--Особенности оборудования

1. Применение эвольвентной загрузки материалов снижает степень турбулентности, которая исходит из рассеивания при входе материалов в гидроциклон, таким образом эффективность повышена.

2. Применение эвольвентной загрузки материалов снижает износ корпуса гидроциклона из удара при входе материалов.

3. усовершенственная структура, выше эффективность сортировки

Гидроциклон серии XCⅡ--Применение оборудования

Гидроциклон серии XCⅡ является гидроциклоном мирового уровня. Применение эвольвентной загрузки материалов не только повышает центробежную силю, но и снижает износ корпуса гидроциклона из удара при входе материалов, таким образом эффективность повышена.

Гидроциклон серии XCⅡ--Принцип работы

Исходная пульпа подается в гидроциклон через питающую насадку, установленную по касательной к боковой поверхности цилиндрической части непосредственно под крышкой. Продукты классификации (или обогащения) разгружаются через расположенные по оси гидроциклона сливной патрубок и песковую насадку.

Благодаря тангенциальной подаче и осевой разгрузке в гидроциклоне создается вращение пульпы и радиальное перемещение от стенок к разгрузочным отверстиям.

В гидроциклоне возникают два основных вращающихся в одну сторону потока – внешний, имеющий поступательное движение по спирали вниз, и внутренний, двигающийся по спирали вверх к сливному патрубку. Описанный характер вихревого потока в гидроциклоне сохраняется только при рабочем давлении на входе.

Гидроциклон серии XCⅡ--Технические параметры

Спецификация Производительность
3/ч)
Крупность классификации
(мм)
Диаметр сливного отверстия
(мм)
Диаметр пескового отверстия
(мм)
Давление на вводе
(МПа)
150 10-23 25-74 30-50 8-22 0.060-0.15
200 17-38 28-80 40-65 16-32 0.060-0.15
250 24-53 30-82 65-100 16-40 0.060-0.15
300 40-100 36-90 65-120 20-40 0.060-0.15
350 56-118 40-100 80-120 30-70 0.060-0.15
375 74-157 42-105 90-135 30-70 0.060-0.15
450 90-192 44-110 100-150 30-70 0.060-0.15
500 128-300 50-115 130-220 35-100 0.060-0.15
610 200-468 57-125 160-260 65-110 0.060-0.15
660 237-524 60-130 180-280 80-150 0.060-0.15
