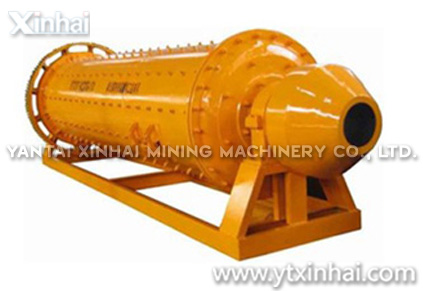

Решетчатая шаровая мельница сухого помола--Особенности оборудования

1 Шаровая мельница с клетчатой разгрузкой, воздушная разгрузка.

2 Высокая производительность.

Решетчатая шаровая мельница сухого помола--Применение оборудования

Она широко используется в переработке руды с большой крупностью.

Решетчатая шаровая мельница сухого помола--Принцип работы

Шаровая мельница является решетчатой мельницей ,которая имеет горизонтальную барабанную установку с двумя камерами и приводом зубчаткой внешнего обода.Материалы от загрузочного оборудования через пустотельный вал впуска кручено и равномерно входят в первую камеру.В этой камере имеется ступенчатая подшивка или влонистая подшивка,внутри встовляются стальные шары разной нормы.Во время вращения корпуса барабана возникает центробежная сила,которая поднимает стальные шары до определённой высоты,потом стальные шары падают для тяжёлого удара .Когда материалы в первой камере достигнет грубого измельчения,через однослойный затвор входит во вторую камеру.В этой камере вложена плоская подшивка,где имеются стальные шары для дальнейшего измельчения материалов.Порошковидные материалы разгружаются через загрузочное окно. Измельчение заканчивается.

Решетчатая шаровая мельница сухого помола--Технические параметры

Модель	Диаметр барабана (мм)	Длина барабана (мм)	Модель электродвигателя	Мощность электродвигателя (кВт)	Скорость вращения электродвигателя (об/мин)	Длина (мм)	Ширина (мм)	Высота (мм)	Производительность (т/ч)	Максимальная загрузка шаров (т)	Масса (кг)
MQG0909	900	900	Y225S-8	17	730	3120	2210	2020	0.16～0.8	0.96	4620
MQG0918	900	1800	Y225M-8	22	730	3620	2230	2020	0.33～1.6	1.92	5340
MQG1212	1200	1200	Y250M-8	30	730	5100	2800	2500	0.16～2.6	2.4	11438
MQG1224	1200	2400	Y315S-8	55	730	6500	2800	2500	0.26～6.15	4.8	13200
MQG1515	1500	1500	JR115-8	60	725	5650	3260	2700	1～3.6	4	13700
MQG1530	1500	3000	JR125-8	95	725	7480	3300	2700	2～6.8	8	18690
MGG2122	2100	2200	JR128-8	155	730	8070	4839	3794	5～29	16	47400
MQG2136	2100	3000	JR148-8	240	735	8640	4839	3794	8～40	21	50600
MQG3045	3000	4500	ТDMK630-36	630	167	_	_	_	20～45	55	135000
MQG3245	3200	4500	ТDMK800-36	800	167	_	_	_	75～100	68	155000
MQG3655	3600	5500	ТDMK1250-40	1250	150	_	_	_	120～190	97	205000
