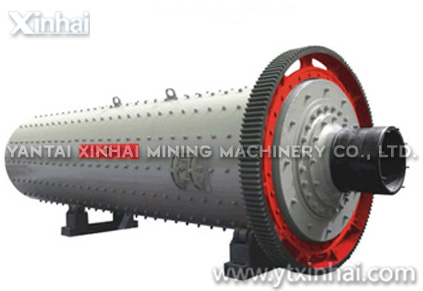

Решетчатая шаровая мельница мокрого помола--Особенности оборудования

1 Установка для подъема, простота в ремонте

2 Статическое и динамическое давления на подшипник, стабильная и надёжная работа

3 Замедленная передача, простота в запуске и ремонте

4Устройство смазки маслянным туманом, обеспечит надежность и смазку зубчатых колес

5 Мягкий запуск газовой муфты сцепления.

Решетчатая шаровая мельница мокрого помола--Применение оборудования

Решетчатая шаровая мельница мокрого помола--Принцип работы

Шаровая мельница является решетчатой мельницей ,которая имеет горизонтальную барабанную установку с двумя камерами и приводом зубчаткой внешнего обода.Материалы от загрузочного оборудования через пустотельный вал впуска кручено и равномерно входят в первую камеру.В этой камере имеется ступенчатая подшивка или влонистая подшивка,внутри встовляются стальные шары разной нормы.Во время вращения корпуса барабана возникает центробежная сила,которая поднимает стальные шары до определённой высоты,потом стальные шары падают для тяжёлого удара .Когда материалы в первой камере достигнет грубого измельчения,через однослойный затвор входит во вторую камеру.В этой камере вложена плоская подшивка,где имеются стальные шары для дальнейшего измельчения материалов.Порошковидные материалы разгружаются через решетку.Измельчение заканчивается.

Решетчатая шаровая мельница мокрого помола--Технические параметры

Модель	Диаметр барабана (мм)	Длина барабана (мм)	Модель электродвигателя	Мощность электродвигателя (кВт)	Частота вращения электродвигателя (об/мин)	Длина (мм)	Ширина (мм)	Высота (мм)	Полезный объем (м3)	Максимальная загрузка шаров (т)	Подъемное устройство	Гидростатические и гидродинамические подшипники	Масса (кг)
MQG0909	900	900	Y225S-8	18.5	720	4750	2213	2050	0.22～1.07	0.96	—	—	4620
MQG0918		1800	Y225M-8	22	730	5000	2280		0.44～2.14	1.92			5340
MQG1212	1200	1200	Y250M-8	30		5788	2794	2540	0.17～4.1	2.4			11438
MQG1224		2400	Y315S-8	55		6673	2994		0.4～5.8	3.96			13200
MQG1515	1500	1500	JR115-8	60	725	6094	3300	2766	1.4～4.5	5			13700
MQG1530		3000	JR125--8	95		7979			2.8～9	8.4			18690
MGG2122	2100	2200	JR128-8	155	730	7750	4839	3794	5～29	15			45400
MQG2130		3000	JR137-8	210	735	8970			6.5～36	20			50600
MQG2430	2400		JR1410-8	280		9728	4956	4018	7.2～92	22.5	有		67000
MQG2721	2700	2100				9300	5500	4500	6.5～84	24			63000
MQG2727		2700	JR148-8	310		9900			7～120	29			68530
MQG2736		3600	ТDMK400-32/2150	400	187.5	9785	5767	4995	12～145	41			77000
MQG3230	3200	3000	ТDMK500-36	500	167	13700	6760	5100	70～90	46		有	113500
MQG3231		3100	ТDMK630-36	630		12750	6750	5150	87～1000	45			114435
MQG3236		3600		630		14300	6760	5200	85～100	58			119012
MQG3245		4500	ТDMK800-36	800		12700	7200	5700	95～110	65			127650
MQG3639	3600	3900	ТM1000-36/3600	1000		15000		6300	30～160	75			145000
MQG3645		4500	ТDMK1250-40	1250	145	15200	7750		31～170	90			159700
MQG3650		5000	JM1400-40	1400		17600	7750		40～190	96			158000
MQG3660		6000	ТDMK1600-40	1600	140	17000	8800	6500	45～230	120			189000
