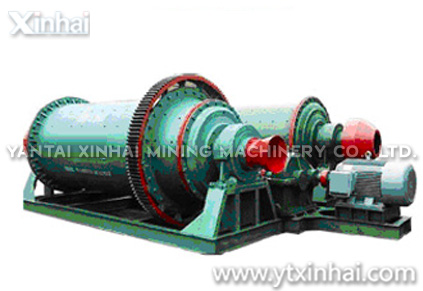

Энергосберегающая решетчатая шаровая мельница--Особенности оборудования

1 Простота в запуске, 20-30 процентов энергосбережения

2 Пользуестя кольцевой подложкой, снизит потребление энергии

3 Большое разгрузочное отверстие, высокая производительность.

4 Пользуестя целой станиной, удобно для установки оборудования.

5 Устройство смазки маслянным туманом, обеспечит надежность и смазку зубчатых колес.

Энергосберегающая решетчатая шаровая мельница--Применение оборудования

Данная мельница являются одним из самых важных обогатительных оборудований, она используется для дальнейшего измельчения материалов.Эта машина использует новейшие самоустанавливающиеся двухрядные радиальные сферические роликовые подшипники ,и обладает преимуществами как маленьким сопротивлением работы, знаменитым энергоэкономичным эффектом.Она широко используется для обогащения цветных металлов, черных металлов, и неметаллических материалов,и размола химических и строительных материалов.

Энергосберегающая решетчатая шаровая мельница--Принцип работы

Шаровая мельница является решетчатой мельницей ,которая имеет горизонтальную барабанную установку с двумя камерами и приводом зубчаткой внешнего обода.Материалы от загрузочного оборудования через пустотельный вал впуска кручено и равномерно входят в первую камеру.В этой камере имеется ступенчатая подшивка или влонистая подшивка,внутри встовляются стальные шары разной нормы.Во время вращения корпуса барабана возникает центробежная сила,которая поднимает стальные шары до определённой высоты,потом стальные шары падают для тяжёлого удара .Когда материалы в первой камере достигнет грубого измельчения,через однослойный затвор входит во вторую камеру.В этой камере вложена плоская подшивка,где имеются стальные шары для дальнейшего измельчения материалов.Порошковидные материалы разгружаются через решетку.Измельчение заканчивается.

Энергосберегающая решетчатая шаровая мельница--Технические параметры

Модель	Диаметр барабана (мм)	Длина барабана (мм)	Модель электродвигателя	Мощность электродвигателя (кВт)	Длина (мм)	Ширина (мм)	Высота (мм)	Произволительность (т/ч)	Максимальная загрузка шаров (т)	Масса (кг)
MQGg1212	1200	1200	Y200L2-6	22	3512	2076	1620	0.17～4.1	2.4	9610
MQGg1224	1200	2400	Y280M-8	45	5745	2104	1690	0.2～6.25	4.8	11615
MQGg1240	1200	4000	JR117-8	80	7990	2210	2262	0.34～8.3	7.8	15932
MQGg1515	1500	1500	Y280M-8	45	5740	3075	2280	1.4～4.5	5.5	17125
MQGg1530	1500	3000	JR117-8	80	7253	3075	2280	2.8～9	10	21425
MQGg1545	1500	4500	JR127-8	130	8389	3075	2280	3.5～12.5	12	27346
MQGg2122	2100	2200	JR127-8	132	7420	4225	3083	5～29	16	39350
MQGg2130	2100	3000	JR136-8	180	8220	4225	3083	6.5～36	20	43100
MQGg2136	2100	3600	JR137-8	210	8820	4225	3083	7.5～42	22	45191
MQGg2145	2100	4500	JR138-6	280	10350	3764	3083	10～45	25	52416
MQGg2230	2200	3000	JR137-8	210	8220	3864	3183	7.5～45	23.5	44600
MQGg2430	2400	3000	JR138-8	245	8420	4064	3383	7.2～92	22.5	63600
MQGg2721	2700	2100	JR138-8	245	8300	4786.4	3495	7.2～84	23	75440
MQGg2727	2700	2700	JR137-6	280	8901	4786.4	3495	7～110	29	80092
MQGg2732	2700	3200	JR157-8	320	10509	5150	3620	8～120	32	92071
MQGg2736	2700	3600	JR1512-8	380	10764	5150	3620	12～145	39	95271
MQGg2740	2700	4000	JR1512-8	380	10870	5150	3620	12.5～152	41	98271
MQGg2747	2700	4700	JR1512-8	380	11859	5150	3620	13～170	45	104372
MQGg2836	2800	3600	JR148-8	400	10964	5350	3670	13～160	41	106350
