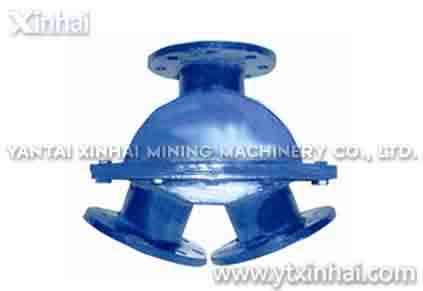

Трехходовой реверсивный клапан

Преимущества оборудования

1. Срок службы в более 3 раза дольше, чем другие аналогические продукты

2 Добвляется резиновые шарики, обладает высокой износостойкостью

3. Особенно подходит для двухфазных жидко-твердых и газо-твердых течений с частицами

Трехходовой реверсивный клапан--Особенности оборудования

1. Подложен под клапан износостойкий каучук, изобретный нашей компанией, срок службы в 2 раза длинее, чем другие клапаны.

2. Рудные пульпы герметически закрыты каучуковым шариком, который находится между верхним и низким клапана.

3. Внутри два направляющего рельса, соответствующие движению каучукового шарика с одного отверстия подачи материалов до другого.

Трехходовой реверсивный клапан--Применение оборудования

Он пользуется при работе с рудными пульпами, шлаками, едкими средами и отходов обогащения ископаемых, также в системе канализации разных запасных насосов.

Рабочее давление: £0.7Mpa

Пользуя трехходовой реверсивный клапан, не будет проблемы как засорение, и экономить расходы на второй трубопровод, легко осуществляется автомотический контроль.

Трехходовой реверсивный клапан--Принцип работы

Как показывает рисунок F-9A, пользуя трехходовой реверсивный клапан, не будет проблемы как засорение; Как показывает рисунок F-9B, одино трехходовой реверсивный клапан заменяет два клапана, когда один клапан открытым, рудные пульпы не будут проходить другой клапан, очень удобно и прочно.

Трехходовой реверсивный клапан--Технические параметры

Типоразмер (DN) A B C Размеры фланца
Межцентровое расстояние
отверистий под болт
Внешний диаметр
фланца
n-Φd
65 247 227 197 145 185 4-Φ18
80 267 250.5 217 160 200 8-Φ18
100 308.5 296 256.5 180 220 8-Φ18
125 352 346 300 210 250 8-Φ18
150 410 400 346.5 240 285 8-Φ22
200 477 476.5 413 295 340 8-Φ22
250 569 569 493 350 395 12-Φ22
300 656 669.5 580 400 445 12-Φ22
350 735 761 659 460 505 16-Φ22
400 833.5 863 747.5 515 565 12-Φ26
450 922.5 952 824.5 565 615 20-Φ26
500 1011 1054 913 620 670 20-Φ26


Условное давление 0.7МПа
Испытательное давление(МПа) Уплотнение 1.0 Испытательная среда Вода
Напряженности 1.5 Вода
Рабочее давление ≤1.0МПа
Рабочие среды Рудные пульпы, шлаки, хвосты и т.д.
