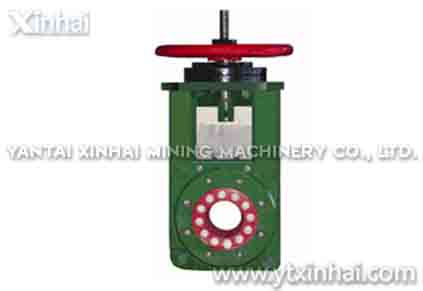

Беззазорный клапан типа вафли--Особенности оборудования

Компактность конструкции, мал по объему, маловесен и простота в эксплуатации являются особенностями данного клапана. Особо подходящ к тяжелым условиям(как тяжелый износ). В соответствии с разными давлениями или коррозионной ситуацией, материалами шибера являются нержавеющая сталь, СВМПЭ и нержавеющая сталь с СВМПЭом. И на клапан добавляют масленка, с помощью которой снизилась сила трения. Втулка сделана из Синхай износостойкого каучука, и она измененна.

Данный клапан является ручным, но по запросу клиента мы можем сделать его электродинамическим или пневматическим. Мы также делаем клапан разного размера по запросу клиента.

Беззазорный клапан типа вафли--Применение оборудования

Беззазорный клапан типа вафли состоит из державки клапана, втулки, шибера, кронштейн клапана и двигателя. При работе две клапана действуют вместе, чтобы две втулки хорошо совпадали, таким образом обеспечена герметичность.

Беззазорный клапан типа вафли--Принцип работы

Данный клапан – тип полного раскрытия и закрытия. Его свободно устанавливают на трубопроводе, потому что у него без органичения направления потока сред. При каждом включении и заключении клапана твердые осадки будет вымывать автоматическо.

Беззазорный клапан типа вафли--Технические параметры

DN	Давление (МПа)	Модель электрического устройства	Максимальный крутящий момент (н.м)	Мощность электродвигателя(кВт)
50	1.6	DZ10	100	0.25
65	1.6	DZ10	100	0.25
80	1.6	DZ10	100	0.25
100	1.6	DZ10	200	0.37
125	1.6	DZ10	200	0.37



DN	A	D	D1	D2	n-Φd	B	H	H1
50	60	165	125	94	4-Φ18	180	546	90
65	60	185	145	112	4-Φ18	200	565	100
80	64	200	160	126	8-Φ18	220	580	110
100	64	220	180	150	8-Φ18	240	610	120
125	70	250	210	178	8-Φ18	270	640	135
