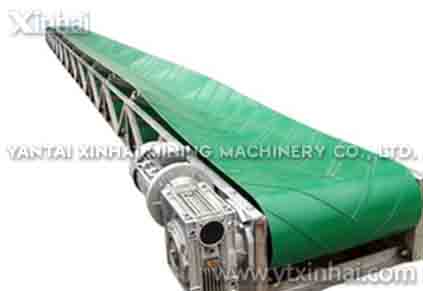

Стационарный ленточный конвейер TD 75--Особенности оборудования

Высокая пропускная способность, простая конструкция, простота в обслуживании.

Стационарный ленточный конвейер TD 75--Применение оборудования

It can be widely used in chemical industry, coal, mine, electrical department, light industry, grain, transportation department etc. It is suitable for conveying various materials in granular or powder. The bulk density should be 0.5~2.5t/㎡. It can be also used in conveying articles.

Стационарный ленточный конвейер TD 75--Принцип работы

Базой машины является рама, состоящая из нижней хвостовой опорной части и верхней подвижной части (стрелы). Опорная часть рамы поддерживается ходовыми колесами и катками. В крайней части опорной рамы расположен натяжной барабан, а в крайней части стрелы головной барабан. На этих барабанах перемещается лента, которая поддерживается нижними и верхними опорами. Двигатель обеспечивает вращение приводного барабана.

Транспортируемый материал загружают в воронку, изготовленную из листовой стали. Загрузочную воронку крепят на приемном лотке ушками и штырями, боковые щиты направляют транспортируемый материал на ленте. По нижним кромкам приемного лотка и боковых щитов укреплены полоски резины.

Стационарный ленточный конвейер TD 75--Технические параметры

Скорость движения ленты (м/с)	Ширина ленты 500(мм)	Ширина ленты650(мм)	Ширина ленты800(мм)	Ширина ленты1000(мм)	Ширина ленты1200(мм)	Ширина ленты1400(мм)
	Пропускная способность Q(т/ч)	Пропускная способностьQ (т/ч)	Пропускная способностьQ (т/ч)	Пропускная способностьQ (т/ч)	Пропускная способностьQ (т/ч)	Пропускная способностьQ (т/ч)
0.8	78	104	—	—	—	—
1	97	131	278	435	655	891
1.25	122	206	318	544	819	1115
1.6	156	264	445	696	1048	1427
2	191	323	551	853	1284	1748
2.5	232	391	646	1033	1556	2118
3.15	—	—	824	1233	1858	2528
4			—	—	2202	2995
