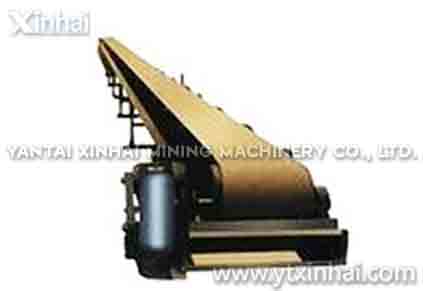

Передвижной ленточный конвейер серии PY--Особенности оборудования

Компактная структура, надежная работа. Прочно и удобно в транспортировке.

Передвижной ленточный конвейер серии PY--Применение оборудования

Конвейер ленточный передвижной предназначен для транспортирования сыпучих, штучных, кусковых грузов (ящики, мешки, коробки) и может использоваться в магазинах, на складах, базах и т. д.

Передвижной ленточный конвейер серии PY--Принцип работы

Базой машины является рама, состоящая из нижней хвостовой опорной части и верхней подвижной части (стрелы). Опорная часть рамы поддерживается ходовыми колесами и катками. В крайней части опорной рамы расположен натяжной барабан, а в крайней части стрелы головной барабан. На этих барабанах перемещается лента, которая поддерживается нижними и верхними опорами. Двигатель обеспечивает вращение приводного барабана.

Транспортируемый материал загружают в воронку, изготовленную из листовой стали. Загрузочную воронку крепят на приемном лотке ушками и штырями, боковые щиты направляют транспортируемый материал на ленте. По нижним кромкам приемного лотка и боковых щитов укреплены полоски резины.

Передвижной ленточный конвейер серии PY--Технические параметры

Модель	PY50	PY50	PY50	PY80	PY80	PY65	PY65	PY65
Ширина ленты (мм)	500	500	500	800	800	650	650	650
Скорость движения ленты (м/с)	1.2	1.2	1.2	1.6	1.6	1.2	1.2	1.2
Максимальный угол наклона (°)	19	19	19	20	7	19	19	19
Пропускная способность (м3/ч)	80	80	80	262	296	135	135	135
Длина транспортирования (м)	10	15	20	15	20	10	15	20
Максимальная высота (м)	3.73	5.44	7.09	5.1	2.4	3.73	5.44	7.09
Минимальная высота (м)	0.5	1.27	1.27	2.9	0	0.5	1.27	1.27
Модель электродвигателя	Y100L2-4	Y112M-4	Y132S-4	Y132M-4	Y132M-4	Y112M-4	Y132S-4	Y132M-4
Мощность электродвигателя (кВт)	3	4	5.5	7.5	7.5	4	5.5	7.5
Вес (кг)	847	1123	1540	2700	3100	1189	1950	2300
