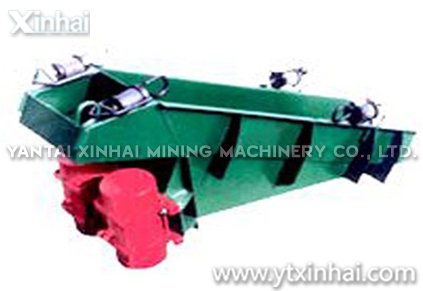

Электромеханический вибрационный Питатель серии GZG--Особенности оборудования

1. Данная серия включает в себя разнообразные виды продукции. Кроме того, возможно индивидуальное проектирование и производство моделей по требованию клиентов.

2. На всех типах питателей очень удобно осуществлять ручной или автоматический контроль подачи сырья.

3. Стабильная вибрация , надежная работа, долгий срок использования.

4. Можно настроить силу колебания, в любое время изменить и контролировать поток, удобная и стабильная настройка.

5. Источник колебаний – виброгенератор, низкий уровень шума, маленькая энергоемкость, отличная функция регулировки, исключена утечка сырья.

Электромеханический вибрационный Питатель серии GZG--Применение оборудования

Вибропитатель в процессе производства может равномерно, непрерывно и в установленное время доставить кусковой и зернообразный материал из бункера в оборудование-приемник сырья. Широко используется как комбинированное оборудование для дробления и просеивания в металлургии, угольной промышленности, обогащении руды, производстве стройматериалов, химической промышленности, производстве абразивных материалов.

Электромеханический вибрационный Питатель серии GZG--Принцип работы

Работа питателя происходит следующим образом: продукт подается в загрузочный патрубок на лоток питателя, по которому под действием вибрации он перемещается

При подключении катушки электромагнита к сети переменного тока в сердечнике возникает пульсирующий магнитный поток, периодически притягивающий якорь, а упругая система возвращает его в исходное положение. Благодаря этому возбуждаются прямолинейные направленные колебания в противофазе обоих масс, при которых лоток колеблется под углом 25° к горизонту, что обеспечивает вибрационное перемещение по нему сыпучих материалов.

С помощью блока управления, поставляемого в комплекте с питателем, можно регулировать ток возбуждения электромагнита, изменяя тем самым амплитуду колебаний лотка (и производительность) практически от нуля до номинала (0,6 мм).

Производительность может также регулироваться путем установки питателя наклонно вниз под углом 15-20° (производительность увеличится примерно вдвое) или с подъемом вверх до 5°, при этом производительность значительно уменьшится по сравнению с горизонтальным положением.

Электромеханический вибрационный Питатель серии GZG--Технические параметры

Модель	Производительность (т/ч)	Размеры лоткаШ×Д×В (мм)	Рабочий режим	Крупность (мм)	Вибрационный электродвигатель					Вес (кг)
					Напряжение (в)	Частота (Гц)	Модель	Мощность (кВт)	Частота вибрации (об/мин)
GZG30-4	15	300×1000×160	непрерывный	120	380	50	YZD2.5-4	0.18×2	1450	110
GZG40-4	30	400×1200×160					YZD5-4	0.25×2		155
GZG50-4	50	500×1200×160					YZD8-4	0.4×2		190
GZG60-4	80	600×1800×180		180			YZD16-4	0.75×2		410
GZG70-4	100	700×1800×200		180			TZP20-4	1.1×2		440
GZG80-4	200	800×2000×225		200			TZD32-4	1.5×2		640
GZG90-4	300	900×1500×300		250			YZD50-4	2.2×2		730
GZG110-4	400	1100×1500×300								900
GZG130-4	500	1300×1500×400		350						1000
GZG70-6	80	700×1800×200		150			YZD20-6	1.5×2	960	440
GZG80-6	160	800×2000×225		180			YZD30-6	2.2×2		670
GZG90-6	240	900×1500×300		240			YZD40-6	3.0×2		740
GZG110-6	320	1100×1500×300					YZD50-6	3.7×2		940
GZG130-6	400	1300×1500×400		320						1040
GZG150-6	500	1500×1800×500								2000
GZG180-6	800	1800×1800×500					YZD75-6	5.5×2		2590
ZG200-6	1000	2000×2000×500		360						3700
