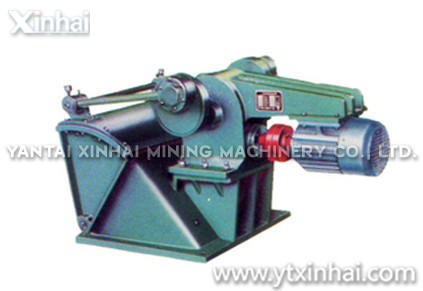

Маятниковый питатель--Особенности оборудования

Простая констукция, прочно и долговечно, простата в эксплуатации.

Маятниковый питатель--Применение оборудования

Питатели маятникового типа применяют для пылевидных и кусковых материалов при непрерывной подаче материала в машины, а также для объемного дозирования порошкообразных материалов.

Маятниковый питатель--Принцип работы

Питатель устанавливается под бункером с сырьем таким образом, чтобы сектор всегда был загружен материалом. При движении сектора в сторону, противоположную приводу, из воронки выходит порция материала, а ее место занимает другая, опускающаяся из бункера. При обратном ходе сектора первая порция сбрасывается по назначению. Высота выносимого слоя материала регулируется с помощью подъемного шибера 2, установленного на вертикальной стене воронки. Так как рабочие поверхности воронки и сектора сильно изнашиваются, их защищают сменной броневой футеровкой. Производительность маятниковых питателей регулируется двумя способами: размахом качания сектора, что достигается изменением радиуса эксцентриситета, и высотой слоя материала, которая меняется с помощью шибера.

Частоту качания сектора выбирают такой, чтобы за время, в течение которого сектор выносит порцию материала, сырье успело опуститься из бункера на сектор и заполнить освободившееся место.

Маятниковый питатель--Технические параметры

Модель	Загрузочное окно Д×Ш (мм)	Разгрузочное окна Д×Ш (мм)	Ход эксцентрика (мм)	Частота колебаний (об/мин)	Максимальная крупность загружаемого материала (мм)	Производительность (т/ч)	Модель электродвигателя	Мощность электродвигателя (кВт)	Скорость вращения электродвигателя (об/мин)	Вес (кг)
BG250×250	250×250	250×30-115	0-90	46	25	4.5	Y8OL-4	0.55	1390	130
BG300×300	300×300	300×30-125			30	6.5	Y80S-4	0.75	1390	272
GB400×400	400×400	400×50-130	0-170		35	12	Y90S-4	1.1	1400	558
GB600×600	600×600	600×50-150	0-200		50	25	Y90L-4	1.5	1400	613
