Продукция

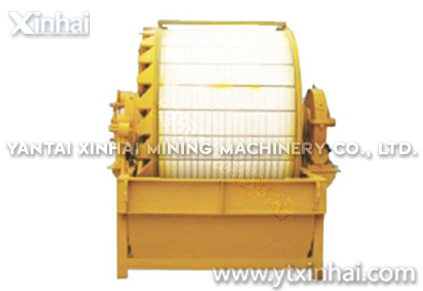

Вакуум-фильтр с постоянными магнитами

Преимущества оборудования

1.Высокая производительность

2.Минимум площади для установки

3.Низкое энерго-потребление

4.Минимизация расход химреагентов

5.Снижение нагрузки на флотаторы

Вакуум-фильтр с постоянными магнитами--Особенности оборудования

Использование для сортировки и обезвоживания.

Вакуум-фильтр с постоянными магнитами--Применение оборудования

Данный вакуум-фильтр применяется для фильтрации сильномагнитных железных руд и концентрата.

Вакуум-фильтр с постоянными магнитами--Принцип работы

Аппарат для разделения суспензий, то есть жидкостей, содержащих твердые частицы во взвешенном состоянии. Разделение происходит в результате разности давлений, создаваемой вакуум-насосом, над фильтрующей перегородкой и под ней. Известны В.-ф. Периодического и непрерывного действия. Последний представляет собой горизонтальный вращающийся барабан, который изнутри разделен радиальными герметичными перегородками на отдельные ячейки, соединенные трубками с распределительной головкой. По мере вращения барабана в ячейках создается вакуум или избыточное давление. При вращении барабан проходит зону фильтрации, где жидкость засасывается в барабан, а твердые частицы оседают на фильтрующей ткани. После промывания осадка водой барабан входит в зону сушки, где через осадок просасывается воздух, затем в зону удаления осадка. Здесь изнутри барабана подается сжатый воздух, а осадок с поверхности барабана срезается ножом. Известны также дисковые, ленточные, тарельчатые, карусельные и др. В.-ф. непрерывного действия. В.-ф. широко применяют в химической и др. отраслях промышленности.

Вакуум-фильтр с постоянными магнитами--Технические параметры

Модель Площадь
 фильтрации
Размеры
барабана
(мм)
Скорость
вращения
барабана
(об/мин)
Магнитная
 индукция на
поверхности
барабана (mT)
Ваккуммертическое
давление (КПа)
Объём
отсасываемого
воздуха
(m3/minм2)
Упругость
дутья (КПа)
Производительность
(т/ч)
Модель
электродвигателя
Мощность
электродвигателя
(кВт)
Общая
масса
(кг)
GYW-3 3 φ1600×700 0.5-2 82 60-80 0.5-2 10~30 6.0-9 Y100L-6 1.5 3270
GYW-5 5 φ2000×900           14-18     3940
GYW-8 8 φ2000×1400           22-43     4760
GYW-12 12 φ2000×2000   87       33-65 Y112M-6 2.2 5400
GYW-20 20 φ2550×2650           50-100   4 6530
