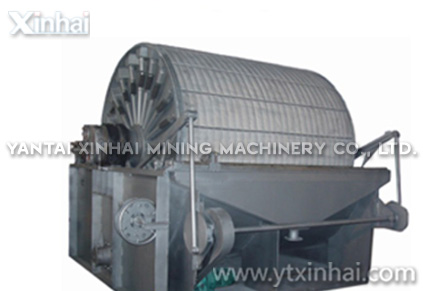

Барабанный фильтр с наружной фильтрующей поверхностью--Особенности оборудования

Цилиндр является основной части фильтра, целлюлозно цистерна установлена в нижней части цилиндля и она пользуется для содержащих в фильтре целлюлозов. Передачное устройство стилирует вращение цилиндра.

Барабанный фильтр с наружной фильтрующей поверхностью--Применение оборудования

В основном используется для фильтрации цветных металлов и концентратов с мелким размером частиц и низким содержанием воды.

Барабанный фильтр с наружной фильтрующей поверхностью--Принцип работы

Для фильтрования цианистых пульп обычно применяют барабанные вакуум-фильтры с наружной фильтрующей поверхностью. Барабанный вакуум-фильтр представляет собой полый барабан , медлено вращающийся на цапфах в подшипниках скольжения . Внешняя поверхность барабана радиальными ребрами разделена на отдельные ячейки (секции), покрытые снаружи перфорированными листами. Внутренние полости ячеек изолированы друг от друга и соединены трубками с цапфами. Концы трубок выведены на торцевые поверхности цапф, к которым пришлифованы неподвижные распределительные головки. Снаружи барабан обтягивается фильтровальной тканью, которая закрепляется на его поверхности с помощью резиновых жгутов и навивки из мягкой проволоки. Барабан приводится во вращение электродвигателем через редуктор с вариатором скоростей . Нижняя часть барабана (примерно одна треть) погружена в ванну, куда непрерывно подается фильтруемая пульпа.

Барабанный фильтр с наружной фильтрующей поверхностью--Технические параметры

Модель	Площадь  поверхности  фильтрования (м2)	Размеры  барабана  (мм)	Скорость  вращения  барабана (об/мин)	Ваккумметрическое  давление  (КПа)	Объём отсасываемого  воздуха  (м³/мин.м2)	Упругость  дутья (КПа)	Расход  дутья	Производительность  (т/ч)	Модель  электродвигателя	Мощность  электродвигателя  барабана  (кВт)	Модель  электродвигателя  привода мешалки	Мощность  электродвигателя  привода мешалки (кВт)	Общая  масса (кг)
GW-3	3	φ1068×  910	0.156-1.56	60-80	0.5-2	10-30.0	0.2-0.4	0.8-1.5	YCT132 -4B	1.5	XWD0.75 -4-59	0.75	2635
GW-5	5	φ1600×  1060						1.6-2.4					3760
GW-8	8	φ2000×  1400	0.1-0.6					2.8-3.6	YCT160L -4A	2.2	Y112M-6	2.2	5455
GW-10	10	φ2000×  1800						3.0-4.0					6017
GW-12	12	φ2000×  2000		60-80	0.5-2			3-5	Y112M -6		Y100L-6	1.5	6365
GW-20	20	φ2500×  2650	0.14-0.54	60-80	0.5-2			3-8.0	YCT160 -4B	3	XWD3 -4-17	3	10600
GW-30	30	φ3350×  3000	0.1-0.6					4.5-12	YD160M -8	2.2	XWD3 -4-17	2.2	17200
GW40	40	φ3350×  4000						6.0-16	YD160M -6	3.7	XWD4 -4-17	3.7	19500
GW-50	50	φ3350×  5000						7.5-20	YD160M -4	5	XWD5.5 -7-59	5.5	21500
